浅谈杠杆百分表在圆锯机的应用！

2022-06-26
次

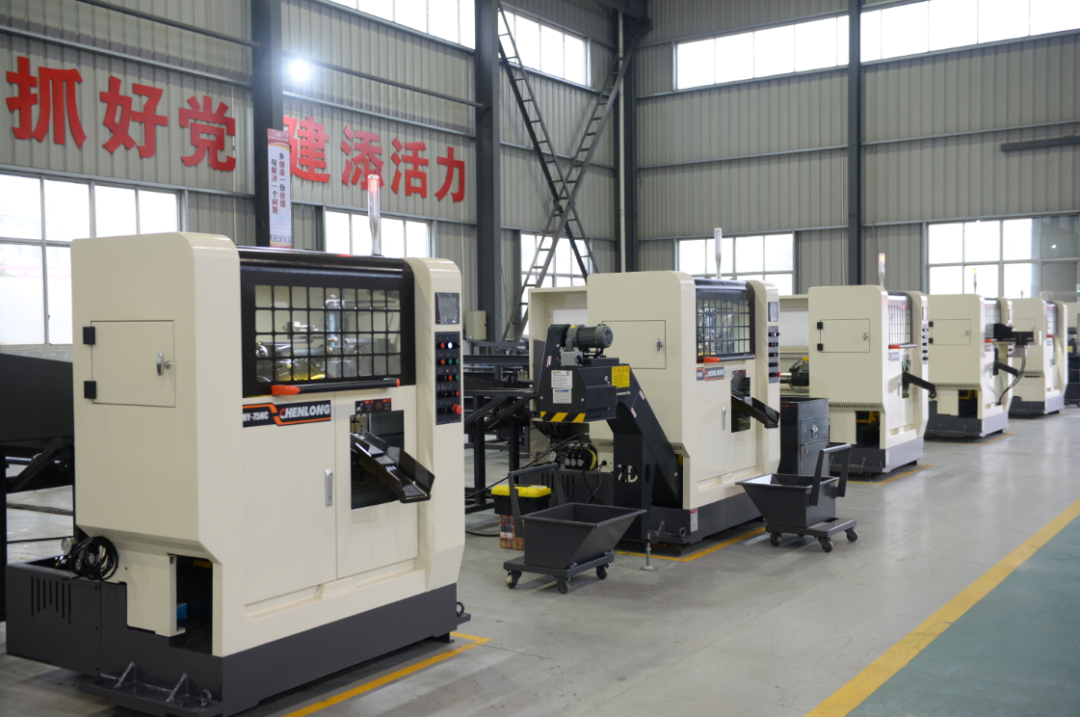

随着生产科技的不断进步，高端锯切设备圆锯机在市场上得到越来越多的客人认同使用，相比传统锯切设备来说它有着更高的锯切精度。究其原因，正是其使用了精度更好的标准件，如导轨丝杆伺服电机等等，标准件精度高了的同时就是要求我们要有更高的安装工艺。

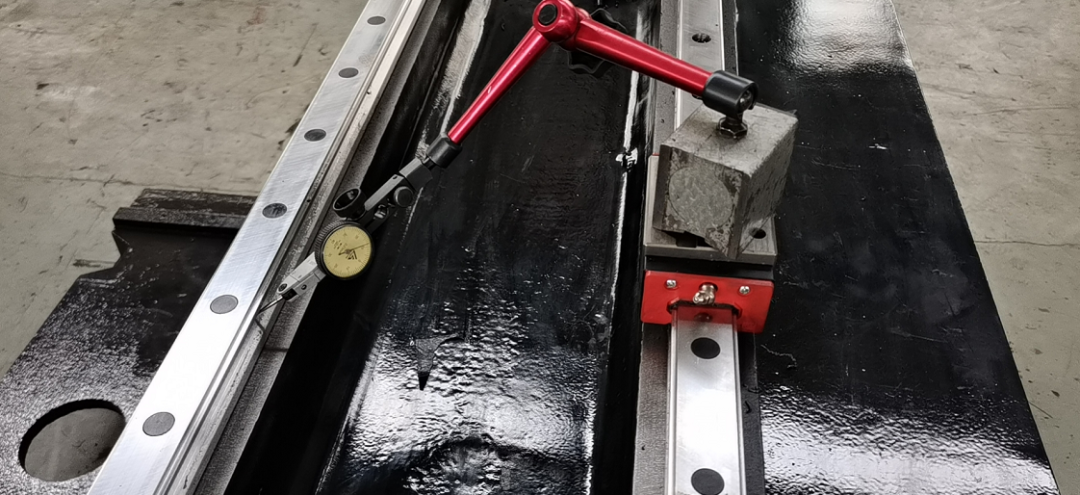

在圆锯机送料进刀导轨安装过程中，能够保证其送料精度和进刀精度很重要的一个原因就是两套导轨安装的平行度是否能够达到高要求。今天我们浅谈一下在导轨丝杆安装过程中要用到的工具之一杠杆百分表。

杠杆百分表介绍

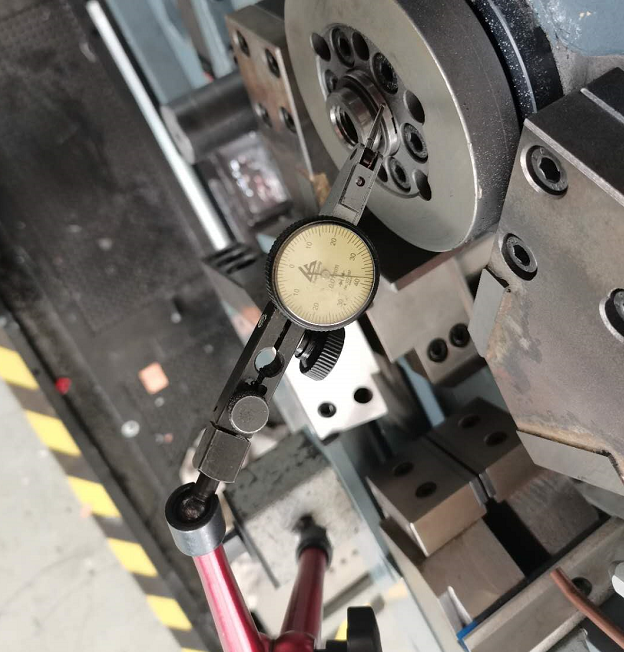

杠杆百分表又被称为杠杆表或靠表，是利用杠杆-齿轮传动机构或者杠杆-螺旋传动机构，将尺寸变化为指针角位移，并指示出长度尺寸数值的计量器具·用于测量工件几何形状误差和相互位置正确性，并可用比较法测量长度。杠杆百分表有正面式、侧面式及端面式几种类型.。
杠杆百分表的分度值为0.01mm,测量范围不大于1mm.它的表盘是对称刻度的.它可用于测量形位误差,也可用于比较测量的方法测量实际尺寸，还可以测量小孔、凹槽、孔距、坐标尺寸等。
在使用时应注意使测量运动方向与测头中心线垂直，以免产生测量误差。体积小、精度高，适应于一般百分表难以测量的场所。


杠杆百分表使用注意事项



在使用前：
1.检查相互作用：轻轻移动测杆，表针应有较大位移，指针与表盘应无摩擦，测杆、指针无卡阻或跳动。
2.检查测头：侧头应为光洁圆弧面。
3.检查稳定性：轻轻拨动几次测头，松开后指针均应回到原位。
4.沿测杆安装轴的轴线方向拨动测杆，测杆无明显晃动，指针位移应不大于0.5个分度。
在使用中：
1.将表固定在表座或表架上，稳定可靠。
2.调整表的测杆轴线垂直于被测尺寸线。对于平面工件，测杆轴线应平行于被测平面；对圆柱形工件，测杆的轴线要与过被测母线的相切面平行，否则会产生很大的误差。
3.测量前调零位。比较测量用对比物（量块）做零位基准。形位误差测量用工件做零位基准。调零位时，先使测头与基准面接触，压测头到量程的中间位置，转动刻度盘使0线与指针对齐，然后反复测量同一位置2-3次后检查指针是否仍与0线对齐，如不齐则重调。
4.测量时，用手轻轻抬起测杆，将工件放入测头下测量，不可把工件强行推入测头下。显著凹凸的工件不用杠杆表测量。
5.不要使杠杆表突然撞击到导轨上，也不可强烈震动、敲打杠杆表。
6.测量时注意表的测量范围，不要使测头位移超出量程。
7.不使测杆做过多无效的运动，否则会加快零件磨损，使表失去应有精度。
8.当测杆移动发生阻滞时，须送计量室处理。





工欲善其事，必先利其器，一个做手工工艺的人，要想把工作完成，做得完善，离不开好的工具。借助良好的工具，再了解其用途、使用范围、注意事项，才能协助我们制造出更加精良的设备。
